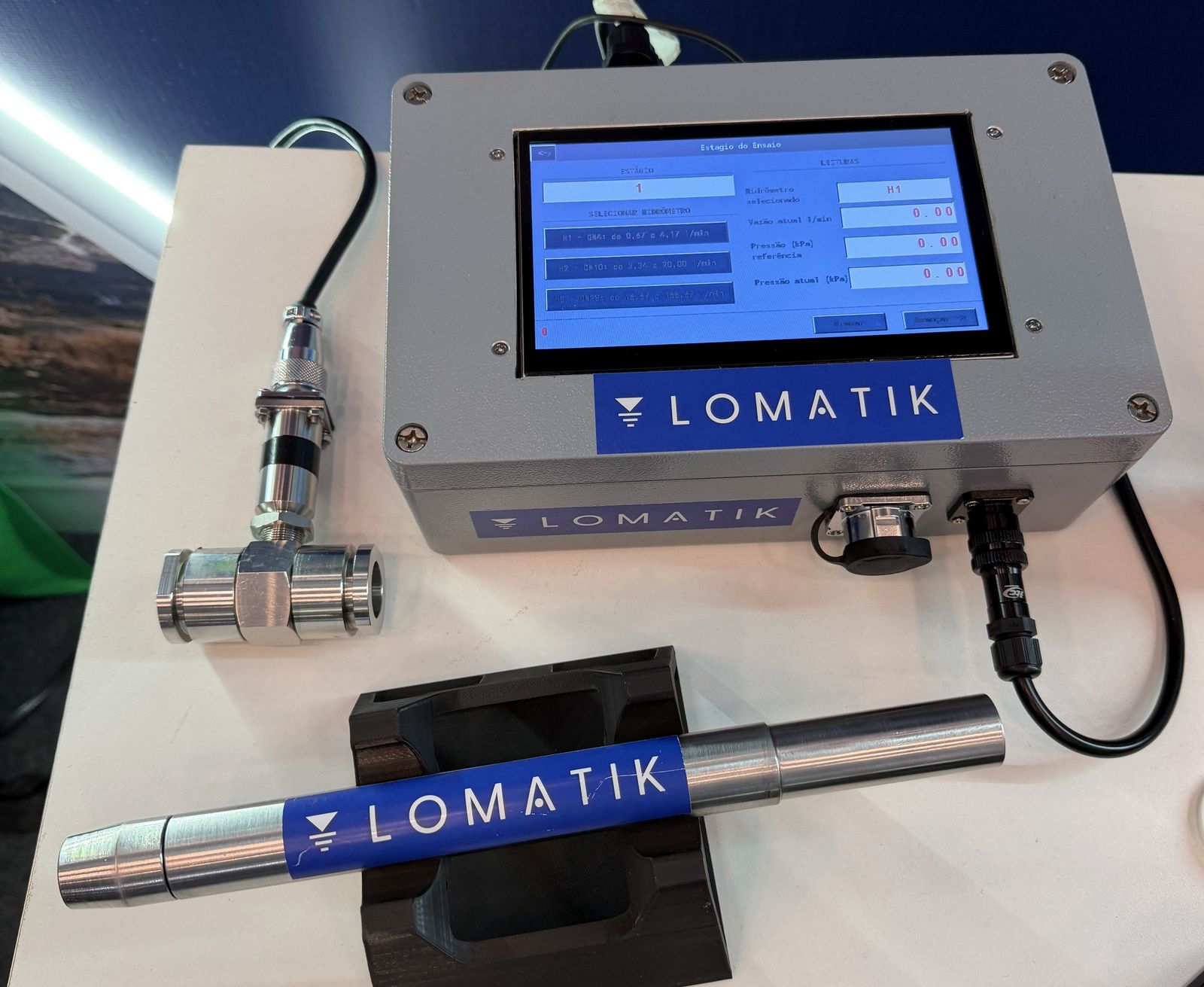

Sistema de registro digital para ensaio de perda d'água sob pressão
Mede e grava vazão e pressão em cada estágio, em barragens, túneis e fundações em rocha. A sonda mede a pressão efetiva no trecho ensaiado, sem ensaio de perda de carga.
0,67 a 166,67 L/min
Faixa de vazão dos 3 medidores
6 MPa
Pressão máxima nos medidores
3 MPa
Transdutor da sonda
1000 m
Transmissão da sonda
Fabricação nacional. Validado em campo, em operação real.
Especificações técnicas
Módulo eletrônico
- Interface
- Tela tátil
- Leitura
- Vazão e pressão em tempo real
- Gravação
- A cada 5 s ou menos
- Registro
- Data e hora em cada leitura
- Estágios
- 5 ou 7
Medidores de vazão
- H1 · DN4
- 0,67 a 4,17 L/min
- H2 · DN10
- 3,34 a 20,00 L/min
- H3 · DN25
- 16,67 a 166,67 L/min
- Pressão máxima
- 6 MPa
Sonda de pressão
- Corpo
- Aço inox
- Posição
- No trecho ensaiado, abaixo do obturador
- Transdutor
- Até 3 MPa (maior faixa sob consulta)
- Transmissão
- Até 1000 m
Configurações

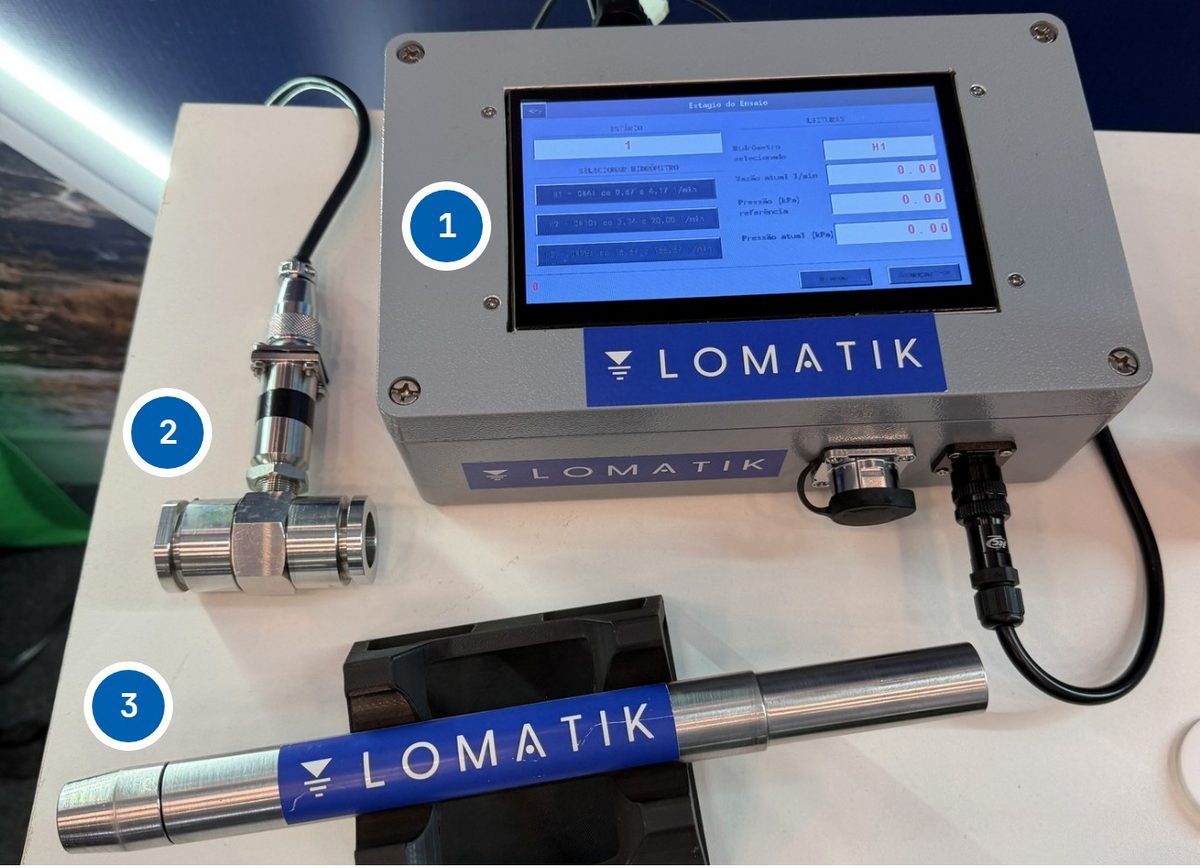

Sistema completo
Módulo eletrônico com tela tátil, 3 medidores de vazão, sonda de pressão, cabo da sonda e software de gestão dos ensaios.
Leitora de pressão
Módulo eletrônico com leitura automática de pressão, sonda de pressão e cabo. Versão com armazenamento de dados disponível.
Normas de referência
Norma ABGE 108/2024, rev. 1
Ensaio de perda d'água sob pressão. Mínimo de 5 estágios. Com transdutor no trecho ensaiado, leituras a cada 5 s.
Diretriz Normativa ABGE 111/2025
Furos com mais de 30 m. Transdutor no trecho ensaiado obrigatório e mínimo de 7 estágios.
ISO 22282-3:2012
Geotechnical investigation and testing. Part 3: Water pressure tests in rock.
Dados sujeitos a revisão. Valores contratuais constam da proposta comercial.
